PMPP Chapter 03: Multidimensional grids and data

多维 grid & block

• gridDim
  • gridDim.x 范围：[1, 2^{31} -1]
  • gridDim.y & gridDim.z 范围：[1, 2^{16} -1]
• blockDim
  • 最多 1024 线程（blockDim.x blockDim.y blockDim.z <= 1024）
• blockIdx
• threadIdx

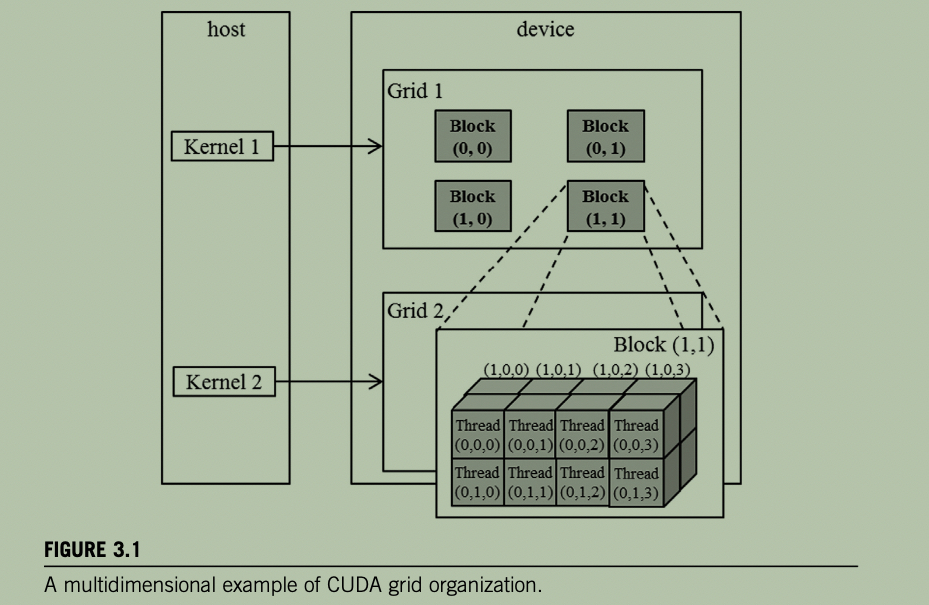

Example：

• 图中坐标规则是 (z, y, x) （最高维在前），与 C 语言中设置 dim3 的 (x, y, z) 顺序相反。
  • 例：block (1, 0) 表示 blockIdx.y = 1, blockIdx.x = 0。
  • 线程同理：thread (1, 0, 2) 表示 threadIdx.z = 1, threadIdx.y = 0, threadIdx.x = 2。
• 本书后续约定：
  • 多维数据维度按降序称呼：z 维 → y 维 → x 维。
    • 例如：一幅在 y （列）方向有 n 个像素、x （行）方向有 m 个像素的图片，称为 n m 图片。
  • 遵循 C 语言多维数组索引约定：P[y][x] 在文本和图中简写为 P_{y,x}。
  • 注意：这种数据维度顺序与 gridDim / blockDim 中 (x, y, z) 的顺序相反。在根据待处理的多维数组来定义线程网格维度时，尤其容易混淆。
• 示例配置：
  • Grid：4 个 block，gridDim = (2, 2)（x * y），无 z 维度。
  • Block：每个 block 16 个线程，blockDim = (4, 2, 2)（x y z）。
  • 总线程数：4 = 64。

Mapping threads to multidimensional data

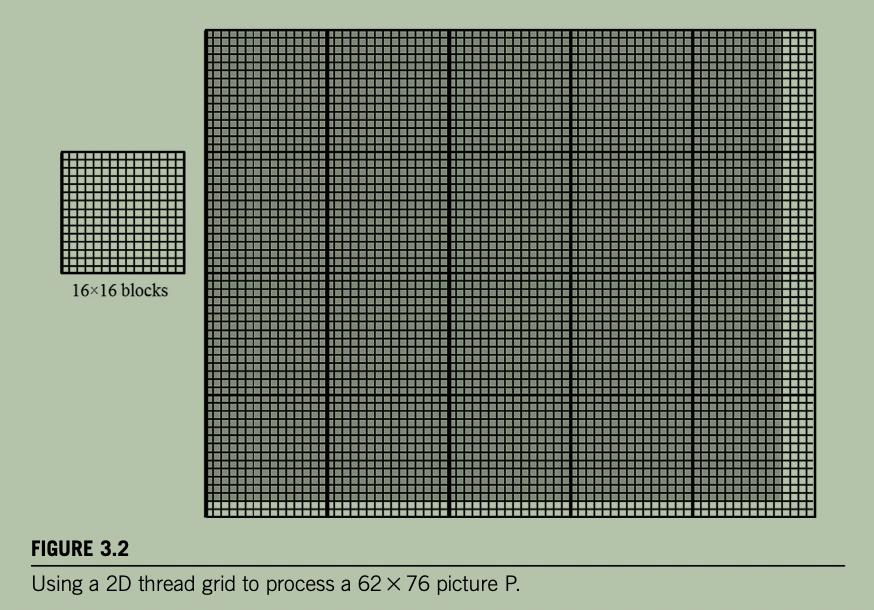

gridDim & blockDim 通常根据要处理的数据维度来定。以二维图像为例，使用 2D grid & 2D block:

• 图片 shape 为 (62, 76)
  • 竖直（y）方向 62 （记做 n=62） 个像素
  • 水平（x）方向 76 （记做 m=76）个像素
• blockDim: (16, 16)
  • y 方向需要 (62 + 16 - 1)/16 = 4 个 blocks
  • x 方向需要 (76 + 16 - 1)/16 = 5 个 blocks
• thread 负责的数据坐标计算
  • 竖直（行）坐标：blockIdx.y * blockDim.y + threadIdx.y
  • 水平（列）坐标：blockIdx.x * blockDim.x + threadIdx.x
  • 例子：thread (0,0) of block (1,0) 处理的像素坐标计算
    • \(\mathbf{Pin}_{\text{blockIdx.y}*\text{blockDim.y}+\text{threadIdx.y},\text{blockIdx.x}*\text{blockDim.x}+\text{threadIdx.x}} = \mathbf{Pin}_{1*16+0,0*16+0} = \mathbf{Pin}_{16,0}\)
• 根据 y/x 方向像素数量 n/m 计算 gridDim:

// 映射关系记忆：
// 输入数据方向顺序 (z, y, x)，其中 x 方向变化最快（连续）
// dim3 初始化顺序为 (x, y, z)，其中 x 方向 blockIdx.x/threadIdx.x 变化最快
// 变化最快的方向对应，则输入数据 x 方向的像素数量 m 用于初始化 dim3 的 x; y/n 类似。
dim3 dimGrid(ceil(m/16.0), ceil(n/16.0), 1);
dim3 dimBlock(16, 16, 1);
colorToGrayscaleConversion<<<dimGrid, dimBlock>>>(Pin_d, Pout_d, m, n);

• 边界检查

// kernel 内必须进行边界检查，确保多余的 threads 不访问非法数据
int y = blockIdx.y * blockDim.y + threadIdx.y;
int x = blockIdx.x * blockDim.x + threadIdx.x;
if (y < n && x < m) {
    // 处理 Pin[y][x]
}

colorToGrayscaleConversion kernel 完整代码

#define CHANNELS 3

__global__ void colorToGrayscaleConversion(unsigned char* Pout,
					const unsigned char* Pin, int width, int height) {
	int col = blockIdx.x * blockDim.x + threadIdx.x;
	int row = blockIdx.y * blockDim.y + threadIdx.y;
	if (col < width && row < height) {
		int grayOffset = row * width + col;
		int rgbOffset = grayOffset * CHANNELS;
		unsigned char r = Pin[rgbOffset];
		unsigned char g = Pin[rgbOffset + 1];
		unsigned char b = Pin[rgbOffset + 2];
		Pout[grayOffset] = 0.21f * r + 0.72f * g + 0.07f * b;
	}
}

扩展到 3D 数据/block/grid，索引计算类似 2D：

int plane = blockIdx.z * blockDim.z + threadIdx.z;

int offset = plane * width * height + row * width + col;

// 有效索引检查需要同时考虑 plane/row/col

Image blur: a more complex kernel

图像模糊：输出像素由输入像素周围的若干个像素均值组成。

kernel 代码：

#define BLUR_SIZE 1

__global__ void blurKernel(unsigned char* out,
					const unsigned char* in, int width, int height) {
	int col = blockIdx.x * blockDim.x + threadIdx.x;
	int row = blockIdx.y * blockDim.y + threadIdx.y;

	if (col < width && row < height) {
		int pixVal = 0;
		int pixels = 0;

		for (int blurRow = -BLUR_SIZE; blurRow < BLUR_SIZE + 1; blurRow++) {
			for (int blurCol = -BLUR_SIZE; blurCol < BLUR_SIZE + 1; blurCol++) {
				int curRow = row + blurRow;
				int curCol = col + blurCol;

				if (curCol >= 0 && curCol < width && curRow >=0 && curRow < height) {
					pixels++;
					pixVal += in[curRow * width + curCol];
				}
			}
		}

		out[row * width + col] = (unsigned char)(pixVal / pixels);
	}
}

• Blur Kernel 要点：
  • 每个线程负责一个输出像素 out[row * width + col]。
  • 遍历 (2 * BLUR_SIZE + 1)^2 的邻域窗口。
  • 边界检查必须同时包括 >= 0 和 < width/height，否则会越界访问。
  • pixels 统计有效邻居数量，保证边缘像素只对有效邻居求平均。

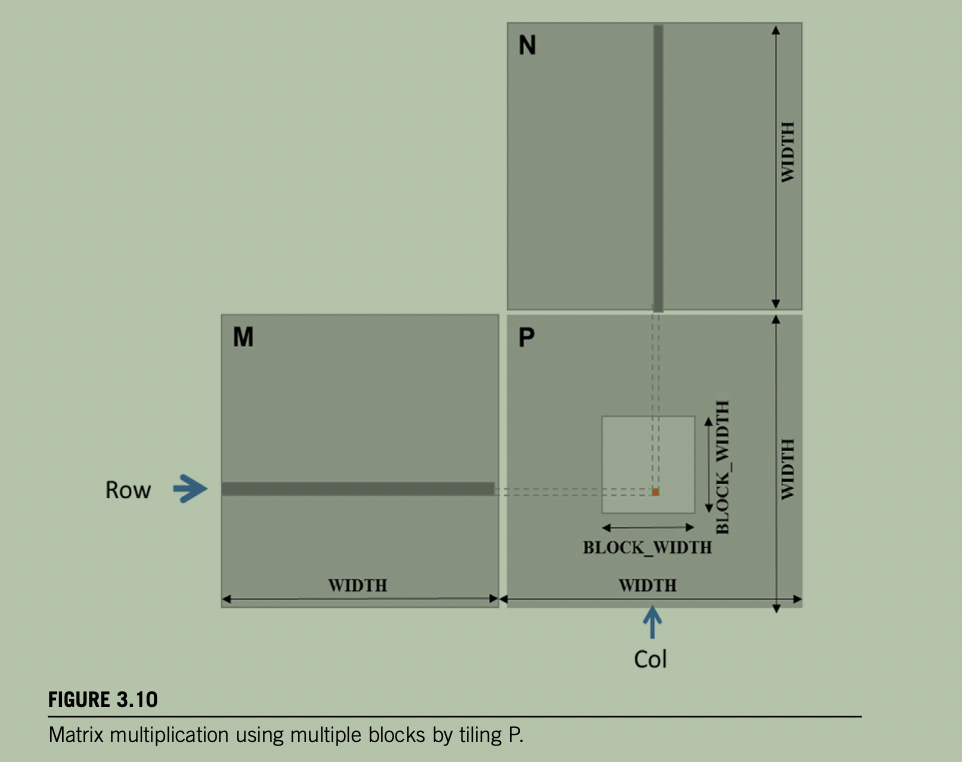

Matrix multiplication

每个线程计算一个输出结果版本 kernel

__global__ void MatrixMulKernel(float* M, float* N, float* P, int width) {
	int col = blockIdx.x * blockDim.x + threadIdx.x;
	int row = blockIdx.y * blockDim.y + threadIdx.y;

	if (row < width && col < width) {
		float sum = 0;
		for (int k = 0; k < width; ++k) {
			sum += M[row * width + k] * N[k * width + col];
		}

		P[row * width + col] = sum;
	}
}

• 同一线程的内存访问模式（M/N 都是 row-major）
  • 对 M 访问同一行多个列，连续访问
  • 对 N 跨行访问同一列，不连续
