PMPP Chapter 05: Memory architecture and data locality

本章主要关注 GPU 的 on-chip memory，重点是利用 shared memory 减少 global memory 访问，提升 kernel 性能。

Importance of memory access efficiency

Compute to Global Memory Access Ratio（算术强度 / 计算强度）

• 定义：

  • 指程序某区域内，每访问 1 字节全局内存所执行的浮点运算次数（FLOPs）。

  • 公式： \[ \text{Compute to Global Memory Access Ratio} = \frac{\text{FLOPs}}{\text{Bytes accessed from global memory}} \]

  • 文献中也称为 arithmetic intensity 或 computational intensity。

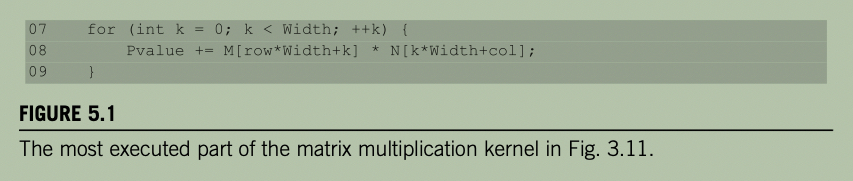

• 例子：最简单的矩阵乘法 kernel（第三章）

  • 主要执行部分：沿 k 维度做向量点积。

  •

  • 每次循环（内层 k 迭代）：

    • 访存：读取矩阵 M 和 N 各一个 float 元素 → 4 + 4 = 8 字节。

    • 计算：一次浮点乘法 + 一次浮点加法 → 2 FLOP。

    • 比率： \[ \frac{2 \text{ FLOP}}{8 \text{ B}} = 0.25 \text{ FLOP/B} \]

  • 这一比例即为该 kernel 的 compute to global memory access ratio。

  • 对于 A100 GPU，为了充分利用其计算能力，计算强度需要达到至少：19,500 GOP/second)/(1555 GB/second)=12.5 OP/B。

• 意义：

  • 比率低 → 每次计算需要搬运大量数据 → 容易成为 memory-bound（内存带宽瓶颈）。
  • 比率高 → 计算密集，可能成为 compute-bound。
  • 优化方向：通过 tiling / shared memory 提高数据复用，减少全局内存访问，从而提高算术强度。

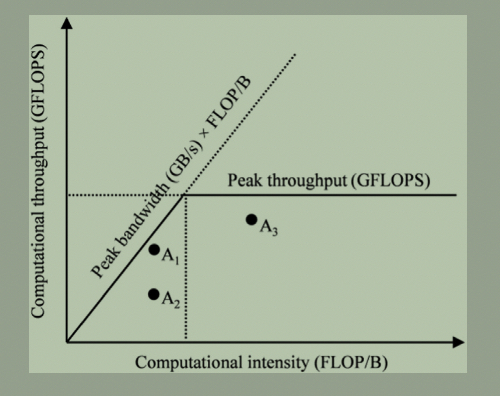

The Roofline Model

• 定义：一种可视化模型，用于评估应用性能相对于硬件极限的位置。
• 坐标轴：
  • x 轴：算术强度 / 计算强度（Arithmetic / Computational Intensity），单位 FLOP/B。表示每加载 1 字节数据所完成的计算量。
  • y 轴：计算吞吐量（Computational Throughput），单位 GFLOPS。
• 硬件极限线：
  • 水平线：由硬件的峰值计算吞吐量（GFLOPS）决定。
  • 从原点出发的正斜率线：由硬件的峰值内存带宽决定。
  • 所有实际应用的性能点都位于这两条线下方（不可能超过硬件峰值）。
• 点的含义：
  • 每个点代表一个应用：x 坐标是它的计算强度，y 坐标是它实际达到的吞吐量。
  • 点越靠近两条线，说明资源利用越高效；点远低于线，说明资源利用低效。
• 交点（脊点）：
  • 两条线的交点对应的计算强度，是应用从 memory-bound 转向 compute-bound 的临界值。
  • 交点强度 = 峰值计算吞吐 / 峰值内存带宽。
• 区域划分：
  • 低计算强度 → memory-bound：受内存带宽限制，无法达到峰值计算吞吐。
  • 高计算强度 → compute-bound：受计算单元限制，不受内存带宽限制。
• 示例（图中点）：
  • A1、A2：memory-bound 应用。
    • A1：高效，接近峰值内存带宽。要提升吞吐，只能提高计算强度。
    • A2：低效，离峰值内存带宽较远。可通过优化内存访问效率来提升吞吐。
  • A3：compute-bound 应用，接近峰值计算吞吐。
• 优化启示：
  • memory-bound 应用：优化内存访问（合并、缓存、tiling）或提高计算强度。
  • compute-bound 应用：优化计算单元利用率（指令级并行、减少分支发散等）。

CUDA memory types

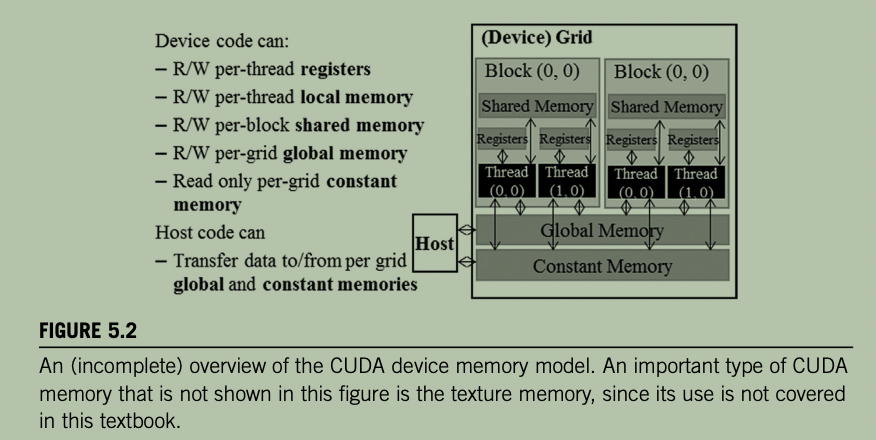

CUDA device 内存模型：

• global memory：host 可读可写；device 可读可写。
• constant memory：host 可读可写；device 可读不可写。
• local memory：实际上位于 global memory，但是 thread 间不共享，每个 thread 有自己私有的 global memory 一段作为 local memory。通常在寄存器不够用的时候才会触发 local memory 分配与访问。
  • This data includes statically allocated arrays, spilled registers, and other *elements of the thread’s call stack*.
• on-chip memory：可被快速访问。
  • shared memory：分配给 block，同一 block 内所有线程都可以访问。
  • registers：每线程私有。

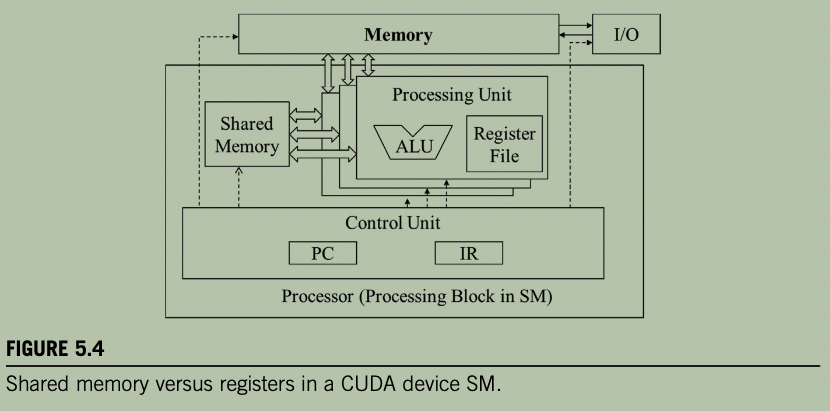

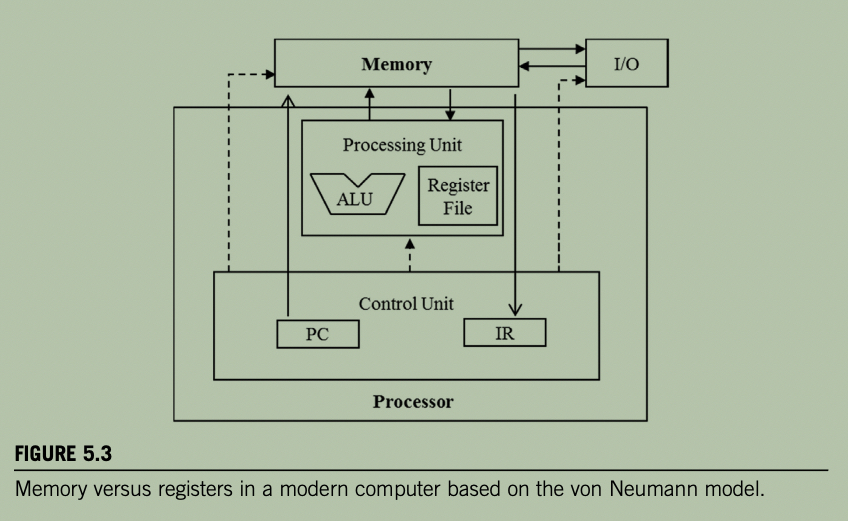

• 该图展示了 global memory 相当于上图的 Memory，在 Processor 外，所以也叫 off-chip memory。
• Register File 以及 shared memory 在 Processor 内，所以叫 on-chip memory。

• shared memory 虽然也是 on-chip memory，但是其读取带宽/时延都远大于 register，同时与 shared memory 类似，也需要 Load 指令从 shared memory 读取。
• shared memory 可被 block 内所有线程访问，register 是线程私有的。

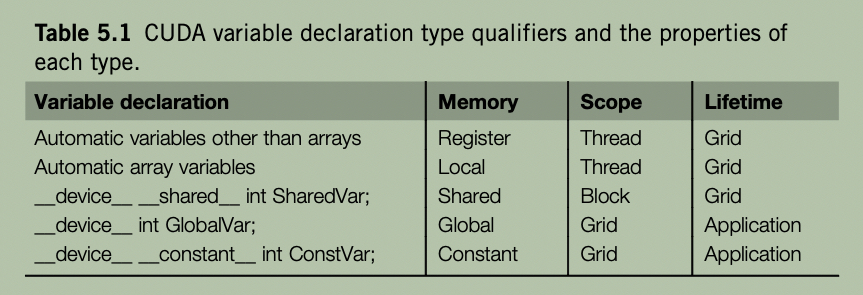

如何声明上述不同类型 memory 上的变量

• 注意：自动数组变量默认分配在 Local Memory，而不是寄存器。
  • 原因：寄存器不支持运行期动态索引（如 arr[i]），数组通常需要动态寻址。
  • 例外：仅当数组极小且所有索引在编译期展开为常量时，编译器可能通过“标量替换”将其放入寄存器。
  • Local Memory 物理上位于全局内存，受 L1/L2 缓存，延迟高于寄存器。
• CUTLASS Fragment：寄存器支持的数组
  • CUTLASS 中的 Fragment 是一个由寄存器支持的数组，用于存储每个线程持有的 tile 部分。
  • 实现原理：
    1. 编译期确定大小：Fragment 的模板参数（元素类型、元素数量）都是编译期常量。
    2. 强制静态索引访问：通过 CuTe Layout 和模板元编程，确保所有访问索引都是 constexpr 或在完全展开的循环中。
    3. 编译器标量替换：满足条件后，编译器将数组的每个元素视为独立标量，分配到寄存器中。
  • 与普通自动数组的对比：
    • 普通数组：索引为运行时变量 → 无法用寄存器寻址 → 放入 Local Memory。
    • Fragment：索引在编译期解析为常量 → 可被标量替换 → 放入寄存器。
  • 结论：Fragment 并非魔法，而是通过严格的编译期约束，引导编译器做出最优的寄存器分配决策。
• Global Variables 与跨块协作
  • Global variables 可用于跨 block 的线程协作。
  • 限制：目前没有简单方法在不同 block 的线程之间同步，或保证访问 global memory 时的数据一致性，除非：
    • 使用 原子操作 (atomic operations)，或
    • 终止当前 kernel 执行（例如通过 kernel 拆分）。
  • 因此，global variables 常用于从一个 kernel 调用向另一个 kernel 调用传递信息。
  • 内存栅栏 (memory fencing) 的补充条件：
    • 若 block 数 < SM 数，可使用 CUDA 内存栅栏（如 __threadfence()）来确保 block 间的数据一致性。
    • 原因：此时所有 block 可同时驻留，不会因 block 排队导致死锁。
    • 但内存栅栏只保证写入的可见顺序，不提供同步/等待语义，仍需配合原子操作或标志位。
    • 该技术可移植性差，更推荐使用 Cooperative Groups 的 grid.sync() 或拆分多个 kernel 启动来实现跨块同步。
    • 详见 CUDA Programming Guide。

Tiling for reduced memory traffic

Motivation

• 固有权衡：
  • Global memory：大但慢。
  • Shared memory：小但快。
• 分块策略 (Tiling)：
  • 将数据划分为子集，称为 tiles，使每个 tile 能放入 shared memory。
  • 类比：一堵大墙（global memory 数据）由小瓷砖（可分别放入 shared memory 的子集）覆盖。
• 关键条件：
  • 各 tile 上的 kernel 计算必须相互独立。（对于任意 kernel 函数，并非所有数据结构都能划分成 tiles。）

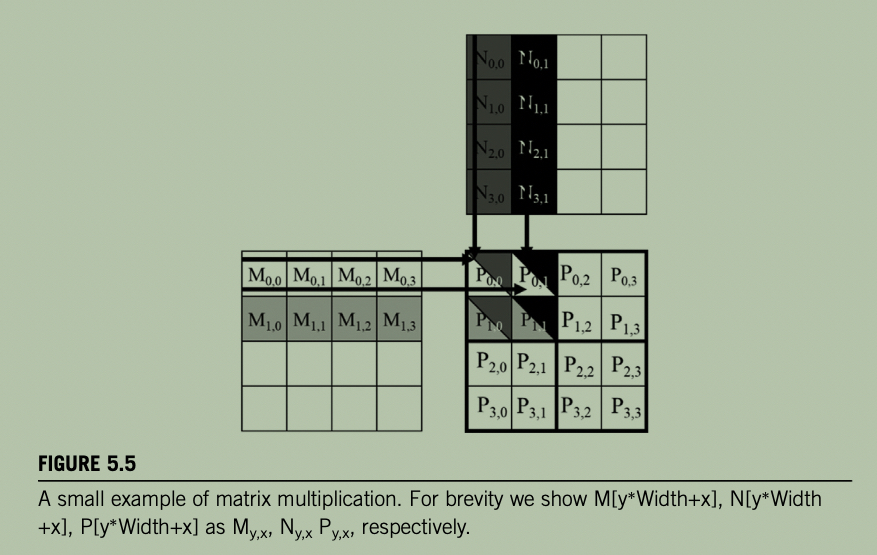

第三章的简单矩阵乘法实现说明：

• 4 个 block，每个 block 负责一个 \(2 \times 2\) tile 的计算（每个线程负责 tile 中一个元素）
• \(\text{block}_{0,0}\) 的 4 个线程为了计算 P 矩阵的 4 个元素，分别需要访问矩阵 M/N 的元素：
  • \(\text{thread}_{0,0}\) 为了计算得到 \(P_{0,0}\) 需要访问矩阵 M 的第 0 行全部 4 个元素；以及矩阵 N 的第 0 列全部 4 个元素
  • \(\text{thread}_{0,1}\) 为了计算得到 \(P_{0,1}\) 需要访问矩阵 M 的第 0 行全部 4 个元素；以及矩阵 N 的第 1 列全部 4 个元素

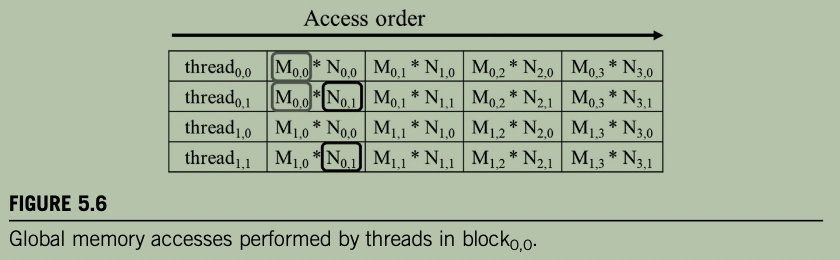

  • 类似的，\(\text{block}_{0,0}\) 的四个线程访问 global memory 顺序如下图所示：
  •
  • 可以看到，每个线程需要访问矩阵 M/N 的个 4 个元素，总访存量：\(4 *2* 4 = 32\) 次 global memory 内存访问。
  • 但是，\(\text{block}_{0,0}\) 为了计算得到矩阵 P 对应 tile 的输出结果，理论上只需要访问矩阵 M/N 的共：\(2 *4* 2 = 16\) 个元素。目前实现，矩阵 M/N 中元素实际上都被访问了两次。
  • 如果能让 block 内的 4 个线程协作加载，使得每个元素只从 global memory 加载一次，就可以将 global memory 访问量减少一半（从 32 次降到 16 次）。
  • 这正是 tiling 减少内存流量的核心思想：通过线程间协作（如 shared memory），消除同一 block 内对 global memory 的冗余访问。
• 一般化结论：
  • 在矩阵乘法中，通过 tiling 实现的 global memory 流量减少量与 block 的宽度成正比。
  • 对于 \(Width \times Width\) 的 block，每个元素被重复访问的次数为 \(Width\)，因此理论上可将 global memory 流量减少到原来的 \(\frac{1}{Width}\)。
  • 例：
    • \(2 \times 2 block\) → 每个元素访问 2 次 → 流量减半（1/2）。
    • \(16 \times 16\) block → 流量可降至原来的 1/16。

Tiled matrix multiplication algorithm & analysis

核心思想：

• 线程协作将 M 和 N 的子集（tiles）加载到 shared memory 中，然后再各自用这些元素做点积计算。
• 共享内存容量很小，加载时必须注意不能超过其容量。
  • 解决办法：将 M 和 N 划分成更小的 tiles，tile 的尺寸选择为能放入 shared memory。

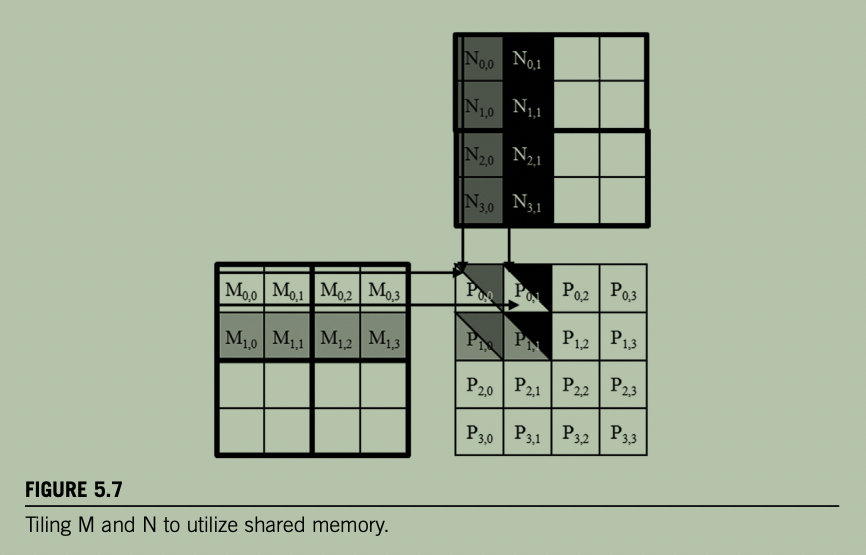

  • 最简单形式：tile 的维度等于 block 的维度（如下图所示）。
  •
• 矩阵 M/N tile 之后，kernel 内点积计算过程需要分为多个阶段循环进行：

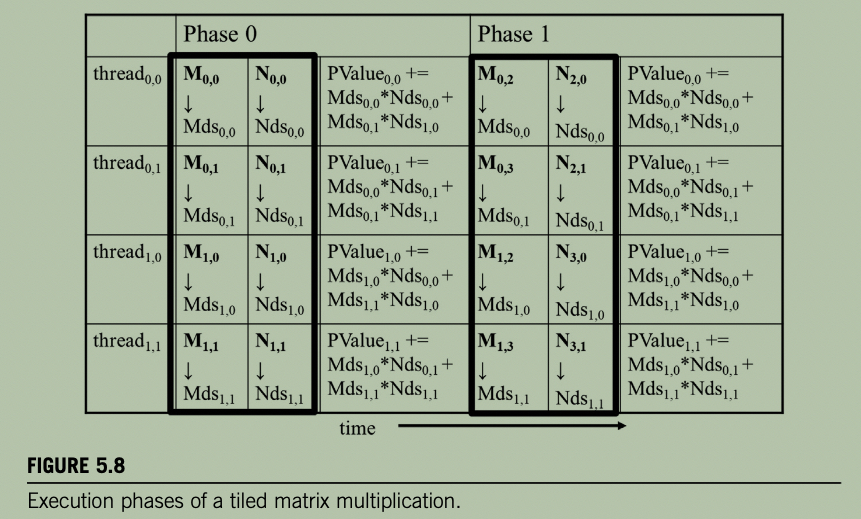

  • 在每个阶段，线程协作将 M/N 一个元素从 global memory 读到 shared memory，如下图所示：
  •
  • 阶段 1（以 \(\text{block}_{0,0}\) 为例）：
  • 阶段 2：
    • 四个线程协作加载 M 的一个 \(2 \times 2\) tile 到 Mds：
      • \(\text{thread}_{0,0}\) 加载 \(M_{0,0} \to \text{Mds}_{0,0}\)
      • \(\text{thread}_{0,1}\) 加载 \(M_{0,1} \to \text{Mds}_{0,1}\)
      • \(\text{thread}_{1,0}\) 加载 \(M_{1,0} \to \text{Mds}_{1,0}\)
      • \(\text{thread}_{1,1}\) 加载 \(M_{1,1} \to \text{Mds}_{1,1}\)
    • 类似地，四个线程协作加载 N 的一个 \(2 \times 2\) tile 到 Nds。
    • 加载完成后，调用 __syncthreads() 确保所有线程都完成写入。
    • 每个线程用 Mds 和 Nds 中的元素计算部分点积，累加到局部变量。
  • 重复直到覆盖整个 k 维度（本例中 k=4，tile 宽度=2，共 2 个阶段）。
  • 最后将累加结果写回 P[row][col]。

整体流程（每个 block 负责一个输出 tile）：

1. 将 M 和 N 划分成与 block 同尺寸的 tile。
2. 每个线程协作把 M 和 N 的当前 tile 从 global memory 加载到 shared memory。
3. __syncthreads() 确保所有线程完成加载。
4. 每个线程用 shared memory 中的 tile 计算部分点积。
5. 重复加载下一个 tile（沿 k 维度），累加结果。
6. 最后将结果写回 P。

关键优势：

• 每个 M/N 元素从 global memory 只加载一次（而不是每个线程各加载一次）。
• 全局内存访问量降低为原来的 \(1/Width\)（\(Width\) 为 block 宽度）。
• 用 shared memory 的高带宽替代 global memory 的低带宽，显著提升性能。

注意点：

• 必须使用 __syncthreads() 保证加载完成后再计算，计算完成后再加载下一个 tile（避免读写冲突）。
• shared memory 大小有限，tile 尺寸不能超过硬件限制。
• 边界情况：矩阵维度不是 tile 尺寸整数倍时，需要边界检查。

A tiled matrix multiplication kernel

#define TILE_WIDTH 16

__global__ void matrixMulKernel(float* M, float* N, float* P, int Width) {

    __shared__ float Mds[TILE_WIDTH][TILE_WIDTH];
    __shared__ float Nds[TILE_WIDTH][TILE_WIDTH];

    int bx = blockIdx.x;  int by = blockIdx.y;
    int tx = threadIdx.x; int ty = threadIdx.y;

    // Identify the row and column of the P element to work on
    int Row = by * TILE_WIDTH + ty;
    int Col = bx * TILE_WIDTH + tx;

    // Loop over the M and N tiles required to compute P element
    float Pvalue = 0;
    for (int ph = 0; ph < Width/TILE_WIDTH; ++ph) {

        // Collaborative loading of M and N tiles into shared memory
        Mds[ty][tx] = M[Row*Width + ph*TILE_WIDTH + tx];
        Nds[ty][tx] = N[(ph*TILE_WIDTH + ty)*Width + Col];
        __syncthreads();

        for (int k = 0; k < TILE_WIDTH; ++k) {
            Pvalue += Mds[ty][k] * Nds[k][tx];
        }
        __syncthreads();

    }
    P[Row*Width + Col] = Pvalue;

}

// launch kernel
int main() {

	// 假设 Width 是 TILE_WIDTH 的整数倍（例如 Width=1024, TILE_WIDTH=16）
	// 每个 block 负责一个 TILE_WIDTH x TILE_WIDTH 的输出
	// 注意：`gridDim` 和 `blockDim` 的 x/y 维度分别对应矩阵的列和行方向

	dim3 blockDim(TILE_WIDTH, TILE_WIDTH);                 // 16 x 16
	dim3 gridDim(Width / TILE_WIDTH, Width / TILE_WIDTH);  // 64 x 64

	matrixMulKernel<<<gridDim, blockDim>>>(d_M, d_N, d_P, Width);
}

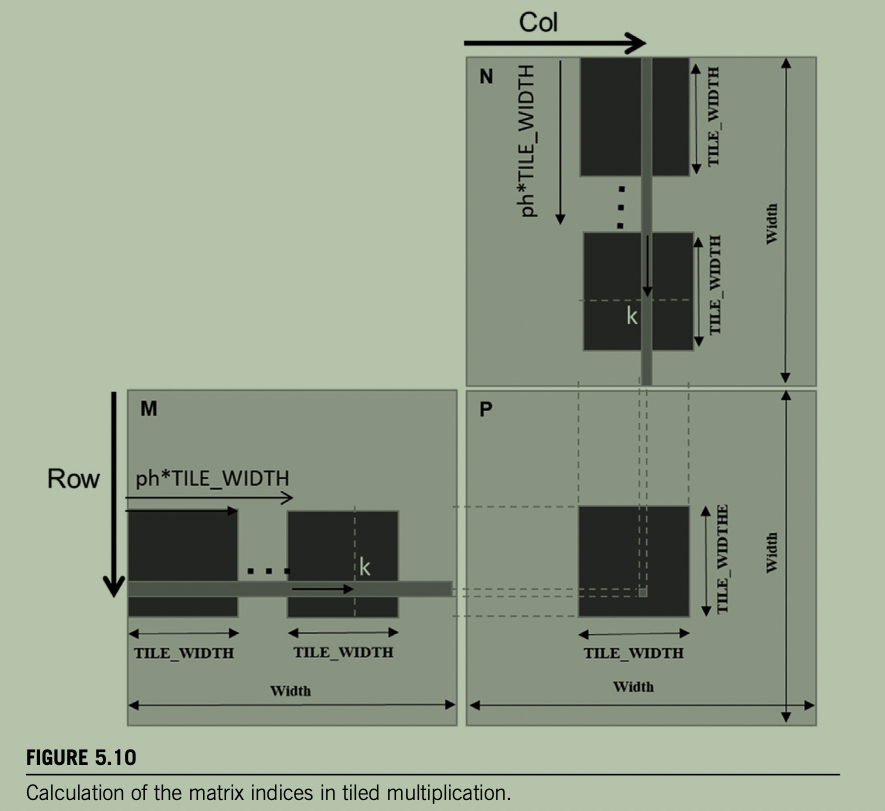

上述 kernel 执行示意图：

kernel 详细解释

• 共享内存声明（第 04–05 行）：

  • Mds 和 Nds 是 shared memory 数组，作用域为 block。
  • 每个 block 会创建自己的一份 Mds/Nds，block 内所有线程共享访问。

• 寄存器变量（第 07–08 行）：

  • bx, by, tx, ty 是自动标量变量，存储在 寄存器 中，每个线程私有。
  • 目的是简化代码、避免重复访问 blockIdx / threadIdx。

• 输出元素索引（第 11–12 行）：

  • 每个线程负责计算一个 P 元素。
  • 列索引：\(\text{Col} = bx \times \text{TILE\_WIDTH} + tx\)
    • 每个 block 横向覆盖 TILE_WIDTH 个 P 元素。
    • 前面的 bx 个 block 覆盖 \(bx \times \text{TILE\_WIDTH}\) 个元素，再加 block 内偏移 tx。
  • 行索引：\(\text{Row} = by \times \text{TILE\_WIDTH} + ty\)
  • 例：\(\text{block}_{1,0}\) 的 \(\text{thread}_{0,1}\) 计算 \(P_{2,1}\)（列=1，行=2）。

• 阶段循环（第 16 行）：

  • ph 表示已完成的阶段数，每阶段处理一个 M tile 和一个 N tile。
  • 循环次数 = Width / TILE_WIDTH（假设整除）。

• 协作加载（第 19–20 行）：

  • 每个线程加载 M 和 N 各一个元素到 shared memory。
  • M 元素线性索引：\(M[\text{Row} \times \text{Width} + ph \times \text{TILE\_WIDTH} + tx]\)
    • 行 = Row，列 = \(ph \times \text{TILE\_WIDTH} + tx\)。
  • N 元素线性索引：\(N[(ph \times \text{TILE\_WIDTH} + ty) \times \text{Width} + \text{Col}]\)
    • 行 = \(ph \times \text{TILE\_WIDTH} + ty\)，列 = Col。
  • 由于 Row 是 ty 的线性函数，且每个线程 (tx, ty) 唯一，因此 TILE_WIDTH² 个线程各自加载唯一的 M/N 元素。

• 第一个 __syncthreads()（第 21 行）：

  • 保证所有线程完成 tile 加载后，才开始计算。
  • 对应 read-after-write (true) dependence：读线程真正需要写线程的数据，必须等待。

• 内层点积循环（第 23–25 行）：

  • 每个线程用 shared memory 中的 tile 做部分点积： \[ \text{Pvalue } += \text{Mds}[ty][k] \times \text{Nds}[k][tx] \]

  • 访问方向沿 k 维度，数据来自 Mds/Nds，不再访问 global memory。

• 第二个 __syncthreads()（第 26 行）：

  • 保证所有线程用完当前 tile 后，才能进入下一阶段覆写 shared memory。
  • 对应 write-after-read (false) dependence：写线程不需要读线程的数据，只是因为复用同一内存位置才需要等待。

• 写回结果（第 29 行）：

  • 所有阶段完成后，Pvalue 即为完整点积结果。
  • 写回 P[Row * Width + Col]。

• Strip-mining（循环拆分）：

  • 原始长循环（沿 k 维度）被拆成 外层循环（阶段）+ 内层循环（tile 内 k）。
  • 每个阶段前后加 barrier，强制 block 内所有线程聚焦同一段输入数据。
  • 这是 tiling 在数据并行程序中的关键实现手段。

• 性能收益：

  • global memory 访问量降至原来的 1 / 。
  • 算术强度从 0.25 OP/B 提升到 4 OP/B（TILE_WIDTH=16）。
  • 例（A100，1555 GB/s）：
    • 无 tiling：\(1555 \times 0.25 \approx 389\) GFLOPS
    • 有 tiling：\(1555 \times 4 \approx 6220\) GFLOPS
    • 峰值：19,500 GFLOPS → tiling 后达到约 32% 峰值。
  • 进一步优化可用 cuBLAS / CUTLASS 等高度优化库。

• CPU vs. GPU tiling 的区别：

  • CPU：依赖 cache 隐式保留复用数据。
  • GPU：显式使用 shared memory 保留复用数据。
  • 原因：SM 同时运行大量线程，cache 槽位竞争激烈，不可靠；shared memory 由软件显式管理，更可控。

• 简化假设（本节 kernel）：

  1. 矩阵宽度是 TILE_WIDTH 的整数倍。
  2. 矩阵是方阵。
  • 下一节会加入边界检查，去掉这些假设。

• 从教学版 tiled GEMM 到 CUTLASS GEMM 的演进：

  • 核心 pipeline 结构相同：K 维度分 tile → load → sync → compute → sync。
  • 差异在于每个环节的工程化优化：
    • 索引：手写线性索引 → CuTe Layout
    • 计算：CUDA core → Tensor Core MMA
    • 搬运：同步 ld.global → TMA / cp.async 异步拷贝
    • 流水线：单缓冲 → multi-stage 双/多缓冲
    • 同步：__syncthreads() → mbarrier
    • Shared memory：简单二维 → swizzled 布局（避免 bank conflict）
    • 寄存器：每线程一个累加器 → Fragment（MMA 所需的分片）
    • 层次：block tile → CtaTile / WarpTile / MmaTile
    • Epilogue：直接写回 → epilogue pipeline

Boundary checks

扩展上一小节 kernel 支持 width 不是 tile 倍数情况。以 M/N/P 是 3 矩阵，tile 还是 \(2 \times 2\) 为例：

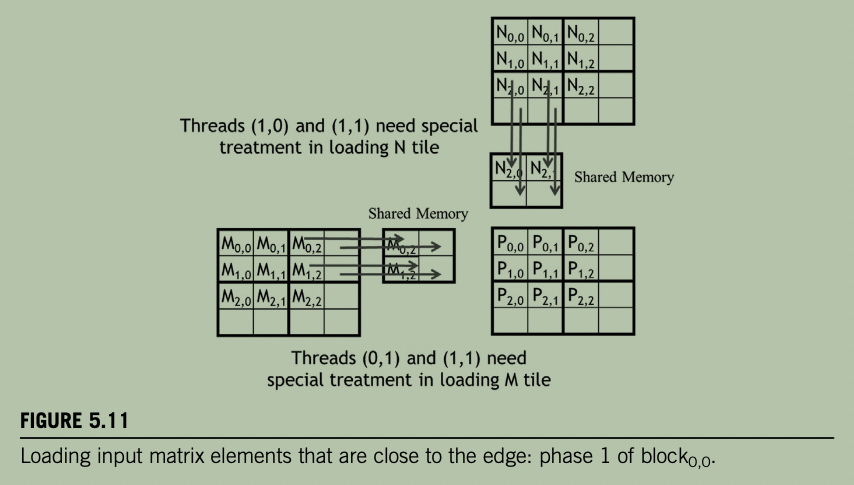

• 上图展示了 \(\text{block}_{0,0}\) 的第二个 phase 线程访存情况
  • \(\text{thread}_{1,0}\) 和 \(\text{thread}_{1,1}\) 试图访问不存在的矩阵 M 中元素 \(M_{0,3}\) 和 \(M_{1,3}\) （矩阵 N 情况类似，只不过是列越界）
  • 由于矩阵 M 是 row-major 存储，\(\text{thread}_{1,0}\) 试图访问的 \(M_{0,3}\) 存储位置上真实元素是 \(M_{1,0}\) ，这将导致错误的计算结果。（矩阵 N 对应的 tile 会有线程越界访问未分配给 N 的内存，可能导致 illegal memory access）

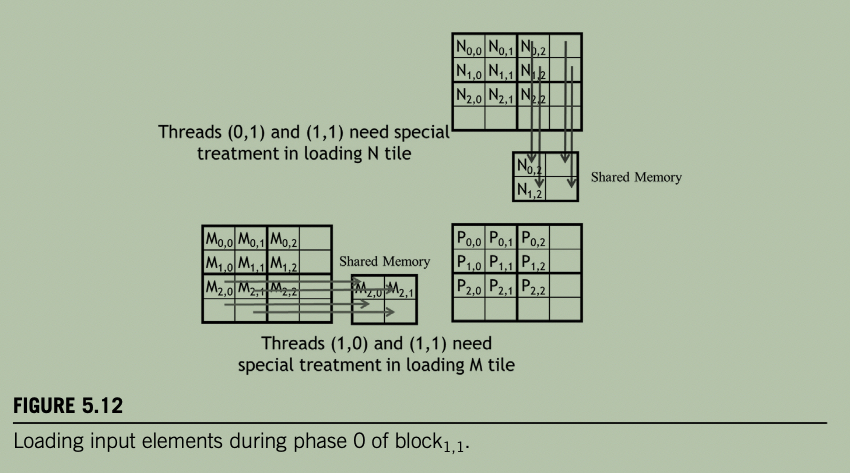

• 并非只有最后一个 phase 才需要考虑边界情况，以 \(\text{block}_{1,1}\) 为例，其第一个 phase 就可能访问不存在的元素：

• 并不是仅让不需要计算 P 输出的线程不访问 M/N 就可以的，因为这些线程虽然不需要负责计算并写入 P，但是可能需要加载 M/N tile 到 shared memory，比如：\(\text{block}_{1,1}\) 的线程 \(\text{thread}_{0,1}\) 理论上需要计算不存在的 \(P_{2, 3}\)，但是其需要加载 \(M_{2, 1}\) 供其他线程计算使用，因此不能简单屏蔽不需要计算 P 的线程。
• 负责计算 P 合法位置的线程也可能需要访问不存在的 M/N 元素。
• 因此：
  • 加载任务与计算任务解耦：计算无效 P 元素的线程仍需参与加载。
  • 需要三套独立边界检查：加载 M、加载 N、计算 P 各自检查。
  • 不能用计算边界条件跳过整个线程的加载，否则共享内存数据缺失。
  • A rule of thumb to follow is that every memory access needs to have a corresponding check that ensures that the indices used in the access are within the bounds of the array being accessed.
• 边界检查代码如下：

// 1. 加载 M 的边界检查
if (Row < Width && (ph * TILE_WIDTH + tx) < Width) {
    Mds[ty][tx] = M[Row * Width + ph * TILE_WIDTH + tx];
} else {
    Mds[ty][tx] = 0.0f;  // 越界补 0
}

// 2. 加载 N 的边界检查
if ((ph * TILE_WIDTH + ty) < Width && Col < Width) {
    Nds[ty][tx] = N[(ph * TILE_WIDTH + ty) * Width + Col];
} else {
    Nds[ty][tx] = 0.0f;  // 越界补 0
}
__syncthreads();

// 3. 计算（所有线程都参与点积，因为 shared memory 中已经没有越界数据，越界位置是 0）
for (int k = 0; k < TILE_WIDTH; ++k) {
    Pvalue += Mds[ty][k] * Nds[k][tx];
}
__syncthreads();

// 4. 写回 P 的边界检查
if (Row < Width && Col < Width) {
    P[Row * Width + Col] = Pvalue;
}

带有边界检查的矩阵乘法 kernel main loop：

// Loop over the M and N tiles required to compute P element
float Pvalue = 0;
for (int ph = 0; ph < ceil(Width/(float)TILE_WIDTH); ++ph) {

    // Collaborative loading of M and N tiles into shared memory
    if ((Row < Width) && (ph*TILE_WIDTH+tx) < Width)
        Mds[ty][tx] = M[Row*Width + ph*TILE_WIDTH + tx];
    else Mds[ty][tx] = 0.0f;
    if ((ph*TILE_WIDTH+ty) < Width && Col < Width)
        Nds[ty][tx] = N[(ph*TILE_WIDTH + ty)*Width + Col];
    else Nds[ty][tx] = 0.0f;
    __syncthreads();

    for (int k = 0; k < TILE_WIDTH; ++k) {
        Pvalue += Mds[ty][k] * Nds[k][tx];
    }
    __syncthreads();

}
if (Row < Width && Col < Width)
    P[Row*Width + Col] = Pvalue;

• 从方阵乘法扩展到通用矩阵乘法 (Rectangular Matrix Multiplication)
  • 当前限制：目前实现的 kernel 仅支持方阵（\(Width \times Width\)）。
  • 通用情况：矩阵乘法支持矩形矩阵，即一个 \(m \times k\) 的 M 矩阵乘以一个 \(k \times n\) 的 N 矩阵，得到一个 \(m \times n\) 的 P 矩阵。
  • 扩展方法（只需简单修改）：
    • 将原来的单一 Width 参数替换为三个参数：m, k, n。
    • 参数映射规则：
      • 原 Width 用于表示 M 的高度或 P 的高度 → 替换为 m。
      • 原 Width 用于表示 M 的宽度或 N 的高度 → 替换为 k。
      • 原 Width 用于表示 N 的宽度或 P 的宽度 → 替换为 n。
  • 示例代码：

#define TILE_WIDTH 16

__global__ void MatrixMultiplyKernel(const float* M, const float* N, float* P,
				int m, int n, int k) {
	int tx = threadIdx.x;
	int ty = threadIdx.y;
	int bx = blockIdx.x;
	int by = blockIdx.y;

	int col = bx * TILE_WIDTH + tx;
	int row = by * TILE_WIDTH + ty;

	__shared__ float m_shared[TILE_WIDTH][TILE_WIDTH];
	__shared__ float n_shared[TILE_WIDTH][TILE_WIDTH];

	float sum = 0.0f;

	for (int ph = 0; ph < (k + TILE_WIDTH - 1)/TILE_WIDTH; ph++) {
		// Load M
		if (row < m && (ph * TILE_WIDTH + tx) < k) {
			m_shared[ty][tx] = M[row * k + ph * TILE_WIDTH + tx];
		} else {
			m_shared[ty][tx] = 0.0f;
		}

		// Load N
		if (col < n && (ph * TILE_WIDTH + ty) < k) {
			n_shared[ty][tx] = N[(ph * TILE_WIDTH + ty) * n + col];
		} else {
			n_shared[ty][tx] = 0.0f;
		}

		__syncthreads();

		for (int i = 0; i < TILE_WIDTH; ++i) {
			sum += m_shared[ty][i] * n_shared[i][tx];
		}

		__syncthreads();
	}

	if (row < m && col < n) {
		P[row * n + col] = sum;
	}
}


// launch kernel
int main() {
	int m = 2398;
	int n = 1298;
	int k = 132;

	dim3 blockDim(TILE_WIDTH, TILE_WIDTH);
	dim3 gridDim((n + TILE_WIDTH - 1)/TILE_WIDTH, (m + TILE_WIDTH - 1)/TILE_WIDTH);
	MatrixMultiplyKernel<<<gridDim, blockDim>>>(...);
}

Impact of memory usage on occupancy

核心问题

• 共享内存（shared memory）和寄存器一样，会限制 SM 上能驻留的线程数（占用率）。
• 每个线程使用的资源越多，SM 能同时驻留的线程数越少。

占用率计算（以 A100 为例）

• A100 SM 可配置最多 164 KB shared memory，最多支持 2048 threads/SM。

• 要满占用率，每线程平均 shared memory 使用量不得超过： \[ \frac{164 \text{ KB}}{2048 \text{ threads}} = 82 \text{ B/thread} \]

不同 kernel 的 shared memory 使用对比

Kernel	每 block shared memory	线程数/block	平均 B/thread	是否限制占用率
Tiled matrix multiplication	\(2 \times \text{TILE\_WIDTH}^2 \times 4\) B	\(\text{TILE\_WIDTH}^2\)	8 B/thread	否
示例 kernel	32 KB	256	132 B/thread	是

• Tiled matrix multiplication：

  • 每 block 使用 \(2 \times \text{TILE\_WIDTH}^2 \times 4\) B shared memory。
  • 平均每线程 8 B → 远低于 82 B 上限 → occupancy 不受 shared memory 限制。

• 示例 kernel（32 KB / 256 threads）：

  • 每线程 132 B → 超过 82 B 上限。

  • SM 最多驻留： \[ \frac{164 \text{ KB}}{132 \text{ B/thread}} \approx 1272 \text{ threads} \]

  • 占用率： \[ \frac{1272}{2048} \approx 62\% \]

设备差异与动态调整

• 不同设备、不同代的 SM 共享内存大小不同。
• 理想情况下，kernel 应能根据硬件可用 shared memory 动态调整使用量。
• 可通过 cudaGetDeviceProperties 查询：
  • devProp.sharedMemPerBlock：每个 SM 可用的 shared memory 量。
• 程序员可根据查询结果决定每个 block 使用多少 shared memory。

静态 vs. 动态 shared memory

静态声明：

__shared__ float Mds[TILE_WIDTH][TILE_WIDTH];
__shared__ float Nds[TILE_WIDTH][TILE_WIDTH];

• 大小在编译期固定。
• 修改 TILE_WIDTH 需重新编译。
• 无法在运行时调整 shared memory 用量。

动态声明：

extern __shared__ char Mds_Nds[];
float *Mds = (float *) Mds_Nds;
float *Nds = (float *) Mds_Nds + Mds_sz;

• 使用 extern __shared__，数组大小在声明时省略。
• Mds 和 Nds 合并为一个一维动态数组。
• 需手动定义 Mds 和 Nds 的起始位置。
• 访问时用线性化索引，如 Mds[ty * TILE_WIDTH + tx]。

动态配置 kernel launch：

size_t size = calculate_appropriate_SM_usage(devProp.sharedMemPerBlock, ...);

matrixMulKernel<<<dimGrid, dimBlock, size>>>(Md, Nd, Pd, Width, size/2, size/2);

• 第三个配置参数 size 指定动态 shared memory 的总字节数。
• kernel 额外接收两个参数：Mds 和 Nds 各自的字节大小（此处为 size/2）。
• 例：\(16 \times 16\) tile，size = \(2 \times 16 \times 16 \times 4 = 2048\) B，每个 section 1024 B。

kernel 关键变化

#define TILE_WIDTH 16

__global__ void matrixMulKernel(float* M, float* N, float* P, int Width,
                                unsigned Mds_sz, unsigned Nds_sz) {
    extern __shared__ char float Mds_Nds[];
    float *Mds = (float *) Mds_Nds;
    float *Nds = (float *) Mds_Nds + Mds_sz;
    // ... 其余逻辑不变，但用线性化索引访问 Mds/Nds
}

关键结论

• shared memory 使用量是占用率的重要限制因素之一，与寄存器并列。
• 每线程平均 shared memory 超过 SM 容量 / 最大线程数时，占用率下降。
• 通过 extern __shared__ + 动态 launch 参数，kernel 可在运行时适应不同设备的 shared memory 容量。
• 动态 shared memory 需手动管理内存布局（Mds/Nds 分区）和线性化索引。

Summary

• 内存速度是现代处理器性能的关键瓶颈
  • 要充分利用 CUDA 设备的执行吞吐，kernel 必须追求高的 compute to global memory access ratio（算术强度）。
  • 比率低 → kernel 是 memory-bound，执行速度受限于操作数从内存中获取的速率。
• CUDA 高速内存层级
  • 寄存器、共享内存、常量内存：容量小，但访问速度远高于 global memory。
  • 有效使用这些内存需要重新设计算法。
• Tiling 策略
  • 以矩阵乘法为例，通过 tiling 增强数据访问局部性，有效利用 shared memory。
  • 使用 barrier synchronization 强制多个线程在每个阶段共同关注输入数据的子集，使子集数据放入高速内存，从而获得更高访问速度。
  • Tiling 几乎对所有并行计算系统都有效，因为需要数据局部性来利用高速内存（如多核 CPU 的 on-chip cache）。
• 资源限制与 occupancy
  • 特殊内存容量有限且依赖具体实现。
  • 一旦超出容量，会限制每个 SM 上可同时执行的线程数，影响计算吞吐和延迟容忍能力。
  • 推理硬件限制是并行编程的关键能力。
• 本章内容回顾
  • 引入 locality、tiling、不同 CUDA 内存类型。
  • 实现了 tiled matrix multiplication kernel（shared memory）。
  • 讨论了边界条件检查以支持任意数据维度。
  • 简要介绍了动态共享内存分配，使 kernel 可根据硬件能力调整每个 block 使用的 shared memory 大小。
  • 未讨论寄存器在 tiling 中的使用，将在本书第二部分讨论并行算法模式时介绍。
• 核心 takeaway
  • 高性能并行程序必须表现出数据访问局部性，以有效利用高速内存。
  • Tiling 是实现局部性的通用且有效的手段。
  • 必须时刻关注硬件资源限制及其对 occupancy 的影响。
